La technique des voussoirs

Le voussoir de tunnel est au cœur de l’expertise proposée par CBE Group. L’entreprise conçoit et fabrique des moules pour la production de ces voussoirs, ainsi que des usines automatisées destinées à améliorer leur rythme de production.

Comment creuse-t-on un tunnel ?

Dans les projets de creusement de tunnels, la longueur ou la spécificité du terrain nécessitent de plus en plus l’utilisation d’un tunnelier. Le tunnelier est une machine qui permet de percer les tunnels en creusant la roche. En même temps qu’il creuse, le tunnelier pose des éléments préfabriqués appelés voussoirs, qui tapissent la paroi.

CBE techniques des voussoirs 1

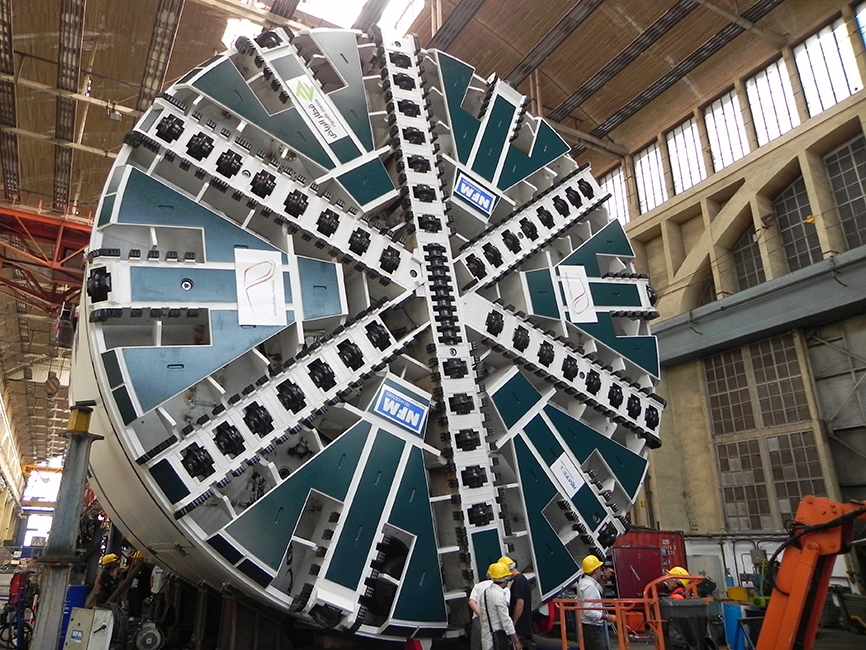

Le tunnelier creuse la roche grâce à sa tête de coupe

CBE techniques des voussoirs 2

A l’intérieur de la machine, les voussoirs sont stockés et déposés au fur et à mesure de sa progression par un érecteur.



Quelques chiffres sur les tunneliers :

  • Progression de 10 à 30 mètres par jour suivant la nature du terrain
  • Galeries creusées de 3 à 20 mètres de diamètre

L’anneau et ses moules

Les voussoirs déposés sur cette paroi s’emboîtent pour former un anneau. Ils ont un rôle multiple :

  • Réaliser la finition intérieure de la galerie
  • Assurer la résistance de la galerie à la pression extérieure
  • Permettre au tunnelier de continuer son avancée, puisqu’il continue à creuser en s’appuyant sur l’anneau de voussoirs qu’il vient de poser

CBE techniques des voussoirs 3

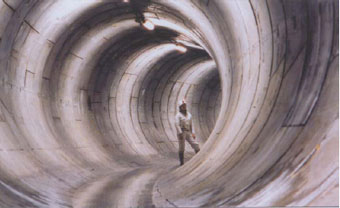

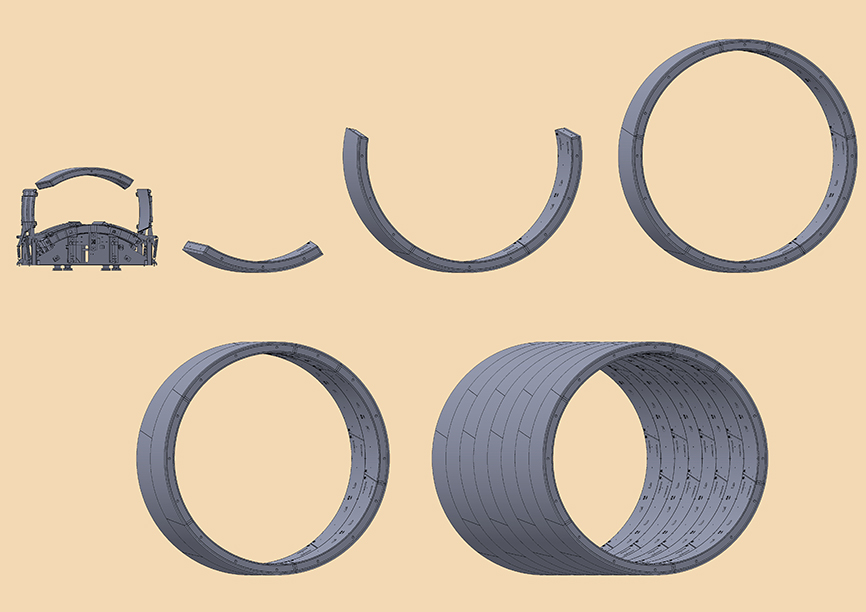

Du moule de voussoirs CBE Group d’où sortent chaque voussoir, à l’anneau béton complet, dont la succession va constituer le revêtement du tunnel



L'anneau est généralement constitué d'un nombre variable de voussoirs (de 4 à 10) selon la géométrie et les contraintes du tunnel :

  • Des voussoirs courants en constituent la plus grande partie
  • Deux contre-clés
  • Une clé, un voussoir plus petit, qui ferme l’anneau

Pour un anneau complet, il faut donc plusieurs moules différents. L'ensemble des moules nécessaires pour réaliser un anneau complet est appelé un jeu de moules.



L'anneau doit pouvoir s'assembler parfaitement dans le tunnel. Chaque moule doit prendre en compte la précision nécessaire de chaque voussoir, de l'ordre de 3/10ème de millimètre, une précision garantie par CBE Group.

Le voussoir en béton dispose également de rajouts nécessaires à la pose et l’assemblage des voussoirs. Ces rajouts qu’on doit retrouver sur chaque voussoir sont aussi intégrés dès l’étape du moule produit par CBE Group.

CBE techniques des voussoirs 4


Le rôle du voussoir dans le tunnel est essentiel. CBE Group apporte son expertise et son expérience pour fournir à ses clients les moules les plus performants.


CBE Group, expert en solutions pour le tunnel, vous propose du sur mesure pour l'optimisation de votre projet. N’hésitez pas à nous contacter ou nous demander un devis.
